一般而言，农村集中供水工程需建造多座小型水厂，因此需投入大量管理人员，后期运营维护的成本高。为了降低这部分小型水厂的运营维护成本，可考虑采用智能化小型水厂设计, 实现水厂自动运行，大幅减少后期运营维护成本。

                                                       图1   智能化小型水池系统示意图

        智能化小型水厂主要由取水系统、净水处理系统、送水系统组成。如图1所示。宜市农村集中供水工程针对这三大系统采用自动控制措施设计，实现小型水厂的自动化运行及远程控制，使得一人管多厂站的目标得以实现。如图2所示。具体如下：

        （1）取水系统考虑在深水井、清水池内设置液位计，液位信号通过控制电缆线传输至水厂内PLC控制柜进行处理，根据PLC控制柜设定值调控取水泵深井泵的自动启停。当深井泵运行水深小于3m时，实现自动停机保护，避免烧坏水泵；当水厂清水池水位达到最高水位时，自动停机，避免造成清水白白溢流和电量及药量的损失浪费。

        （2）净水系统根据进出水量和水质变化，实现自动调节加药加氯量；根据净水设备水头损失变化，实现自动控制反冲洗流程。主要考虑在关键位置（进出水主管）安装监测设备，增加在线水质监测系统，实时掌握出水水量及水质状况。根据流量、PH值、浊度、温度、游离氯等参数的变化，采集数据传输到PLC触屏设备控制柜进行处理后，设定参数值，实时调节药剂投加参数。净水设备内设置压力变送器，当过滤水头损失达到最大值时，停止进水并自动开启反冲洗泵。

        （3）考虑在配水主管上设置压力传感器，在清水池设置液位计，收集管道的压力信号、清水池的液位信号传输至厂区PLC控制柜，送水泵需通过厂区PLC控制柜进行联动控制送水泵变频控制柜，达到水泵的的自动启停及变频调节。

        （4）配置GPRS远传模块实现了远程手机APP对水厂运行参数监控及操控，从而实现小型水厂的自动化运行及远程控制。

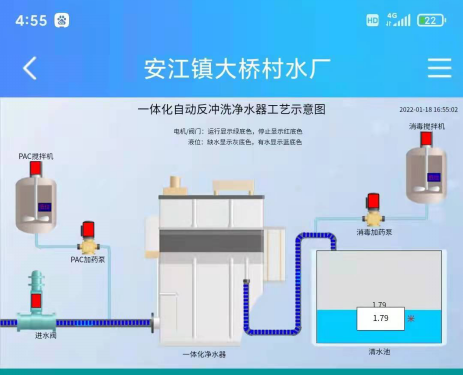

                                                   图2  智能水厂系统远程手机APP操作界面

                                                                                                                                                                                                                                                            作者：庞治星   日期：2022-1-21

————————————————————————————————————

类别：工程技术类    专业：给排水    分院：水务与市政工程分院
