大型引调水工程设计年限达到100年，根据我们设计过的和维护的项目经验，提出以下需要关注和解决的问题。以下主要针对土建部分，设备也有所提及。

1.系统可检修和维护性

这一点并不容易，即使对于某大型已建工程，仍然存在部分线路（隧洞）区间无法方便排水检修维护的情况，所以在规划设计之初就要保证水可排干、能通风、人能到达、最好车辆和设备能够到达、高级一点的，电可到达，通信和人员定位能够支持。

2.砼结构的耐久性

首先是强度满足规范最低标准要求；其次是总碱含量和碱骨料反应的规定；再次是对使用海水作用过的砂石料的规定。

对于与水流接触的表面，要防止生物附着后对砼表面的破坏，砂浆流失，粗骨料外露。高级的需要考虑水流冲蚀的配合比试验、防止碳化的措施。

对于与土壤和地下水接触的，根据腐蚀性判断，添加砼外加剂。

对于与海水接触的，要满足最低强度要求，并添加抗海水腐蚀剂（保护砼和保护钢筋），另外有砼表面措施、钢筋表面措施和（钢筋的？）牺牲阳极阴极保护措施。

对于雨水和阳光照射的，有防紫外线和耐污的的表面保护措施。

3.钢结构的耐久性

过流的钢管内表面主要是液体环氧类涂料、砂浆、砂浆表面加液体环氧、熔结环氧粉末（涂塑），高级的如不锈钢复合钢板、表面喷焊不锈钢，内表面牺牲阳极应用还比较少。

明钢管外表面需要抗紫外线，不能使用环氧类，可使用氟碳、聚氨酯面漆。

外包砼的钢管外表面可使用改性聚合物水泥砂浆，强度高，耐久性好，与外包砼性质一致，很多建筑物钢结构表面直接使用这种作为装饰，即使是普通砂浆，在钢结构严格做好表面处理后，其对钢结构的耐久性保护也是值得肯定的。

直接埋地的钢管外表面目前使用比较多的3PE，辅以牺牲阳极阴极保护。

球墨铸铁管外表面可采用厚浆环氧类，注意涂料中重金属含量和VOC含量要符合国家标准。

4.设备的耐久性

穿墙套管不容易检修，所以尽可能采用不锈钢材料。其次可考虑与砼接触的外表面采用改性聚合物水泥砂浆，内表面采用环氧粉末。

钢爬梯、吊钩等很难维护，宜采用不锈钢，规范对吊钩有规定，但是在锚固可靠和安全系数足够大的情况下，采用不锈钢比较理想。

盖板和格珊，有球墨铸铁和塑钢，有室外和室内区别，室外如果是自己管理范围内，有围墙，高级的可考虑用不锈钢。塑钢要看产品质量。格珊要看钢条厚度，不宜太薄，容易变形。

5. Q355低合金钢与涂塑钢管、不锈钢等连接问题

一般项目，大量是使用Q355低合金钢，小管道（无法进入内部进行维护）或部件（如阀）采用不锈钢或涂塑钢管（也就是环氧粉末防腐钢管）他们之间难免要进行连接。

最好是法兰连接，这样彼此的防腐基本不需要考虑兼容性。避免Q355直接与不锈钢进行焊接连接。

实际情况下，大钢管的支管如何连接，比如大钢管采用外包砼，支管是明管，需要详细设计连接处的内外处理措施，否则将来无法检修支管内表面。

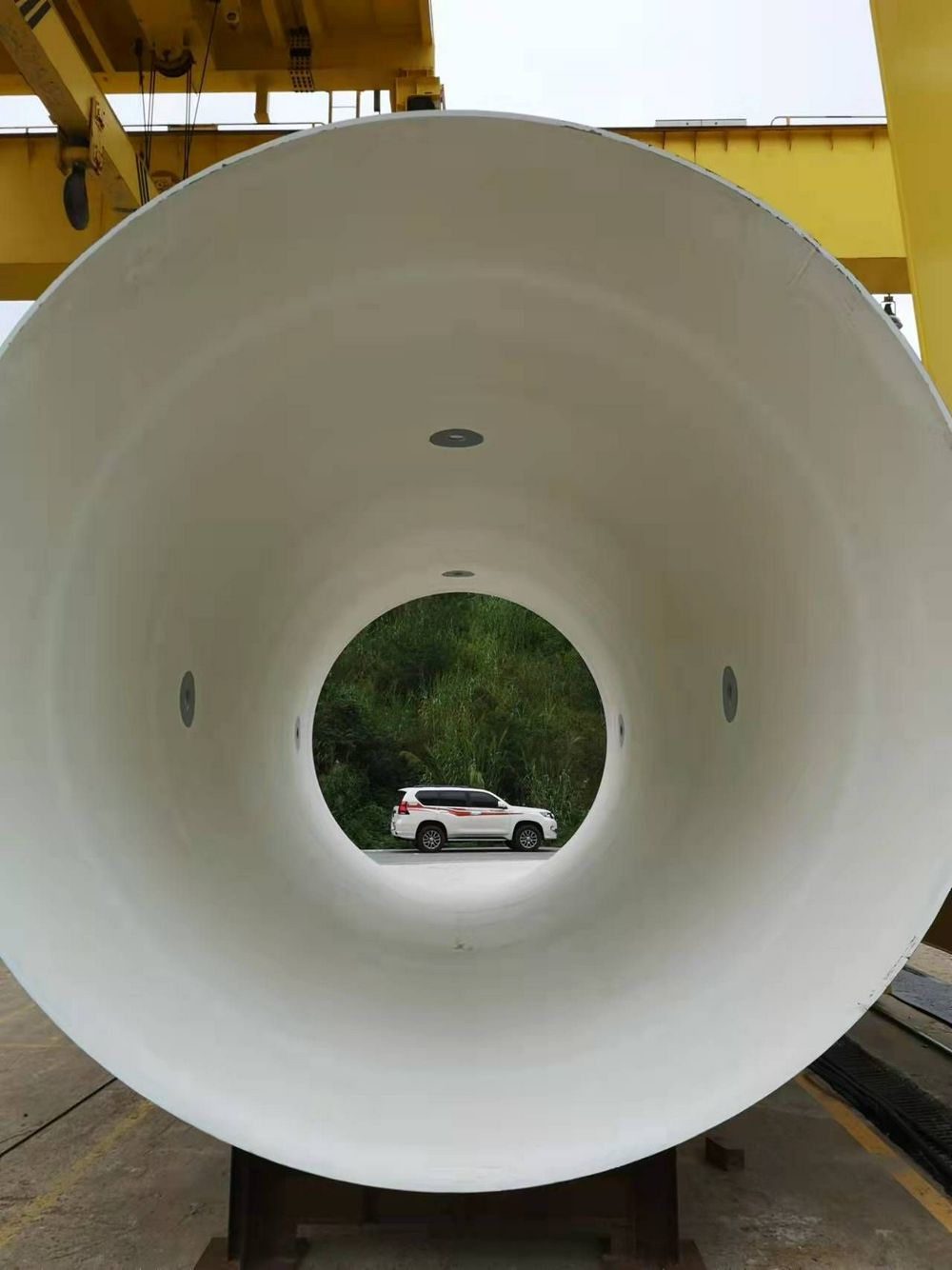

D4.8m钢管内熔结环氧粉末

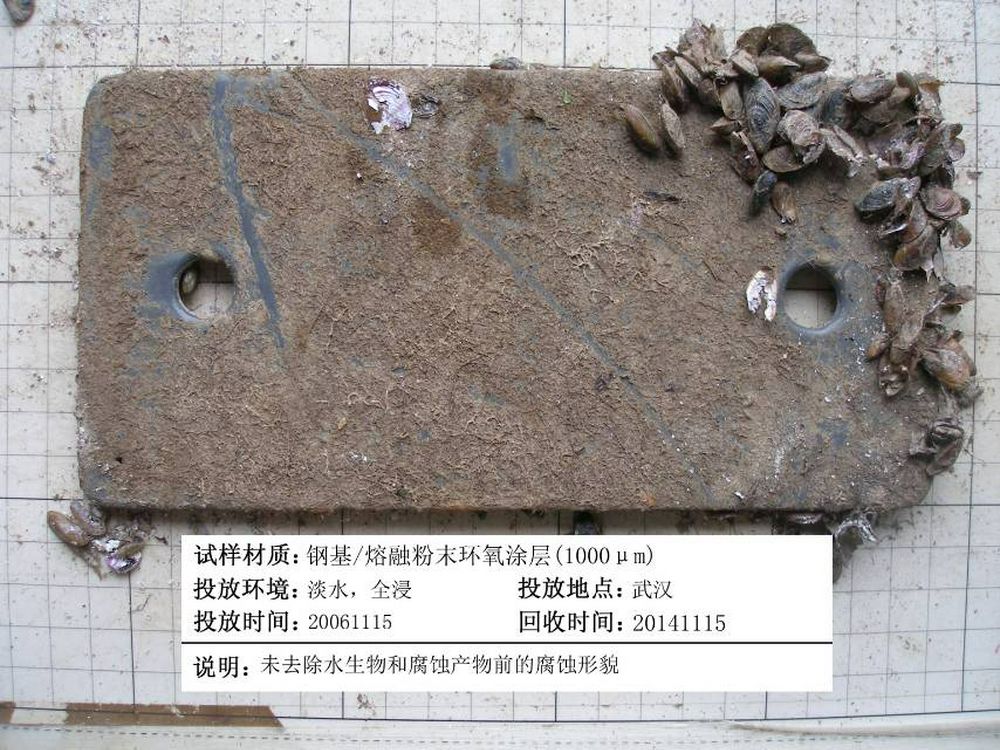

防腐试验

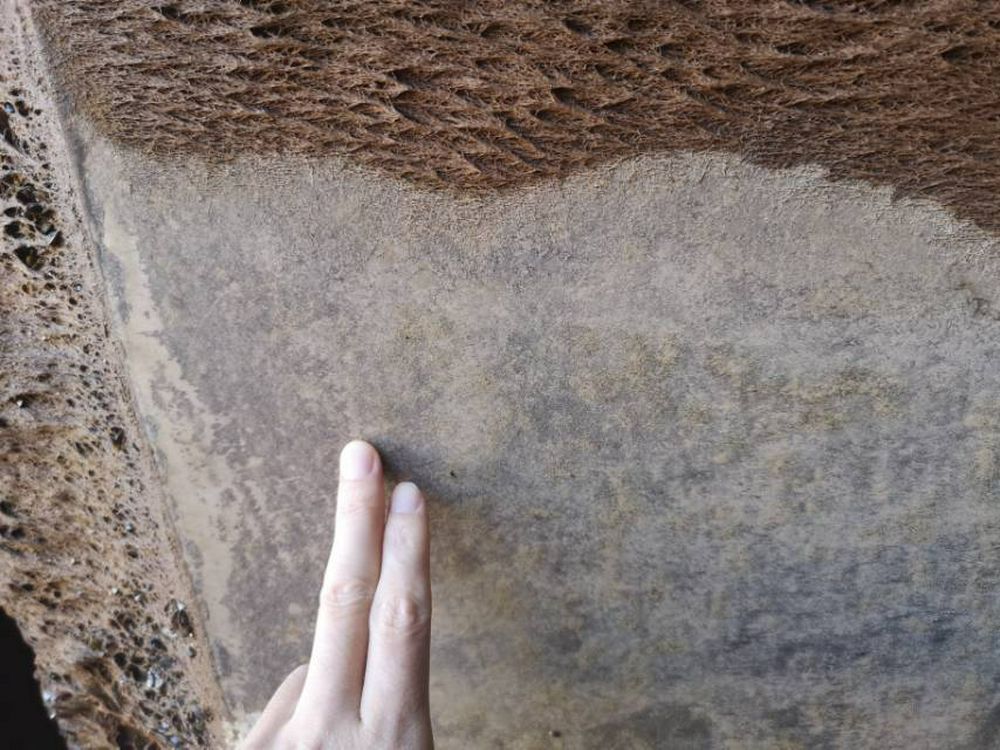

箱涵内表面防污涂料

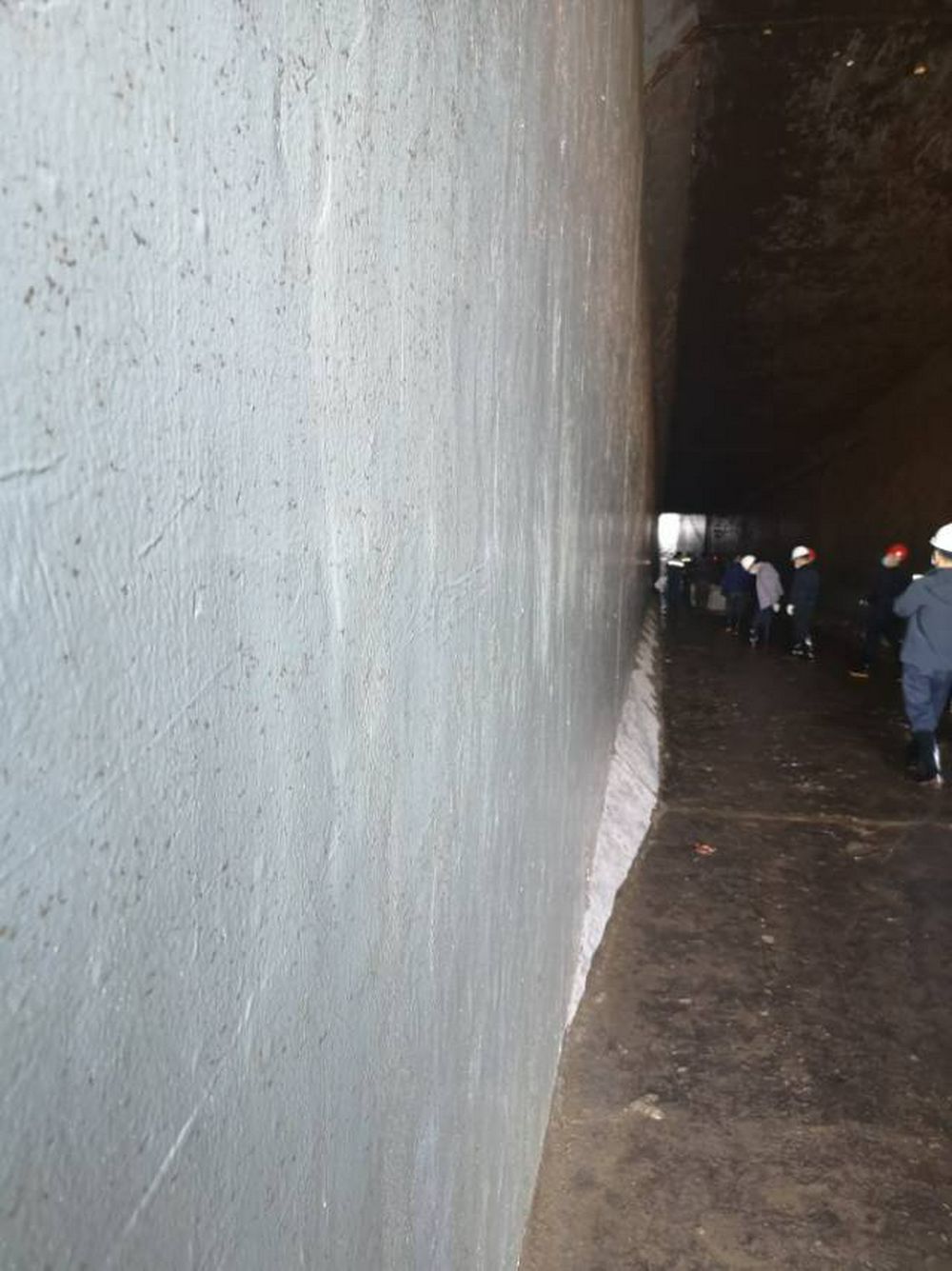

箱涵内表面复合不锈钢板试验

作者：秦晓川 2021-12-26
