盾构管片通常采用厂内预制模式进行生产，对管片模具偏差精度误差需控制在0.1mm，采用Bentley三维建模可准确模拟管片结构和细部尺寸，指导工程结构设计。

图1   盾构管片拼装结构三维模型图

        为实现隧洞曲线转弯，同时为提高管片拼装完后的整体稳定性，管片环之间需设置楔形量（或楔形角），而邻接块及封顶块需要设置接头角度和插入角度，实际管片环并非等宽，管片块接头面也有空间偏转，见图2所示。管片钢筋骨架尺寸偏差控制精度为1mm，且钢筋进行弯折后，钢筋会存在拉长，下料长度若控制不好，钢筋笼会放不进管片模具中，存在卡模现象。采用Bentley三维放样可很好解决这个问题，见图3所示。

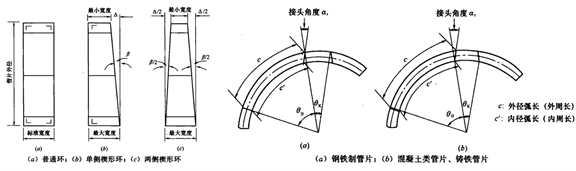

图2   管片环楔形角与接头角度图

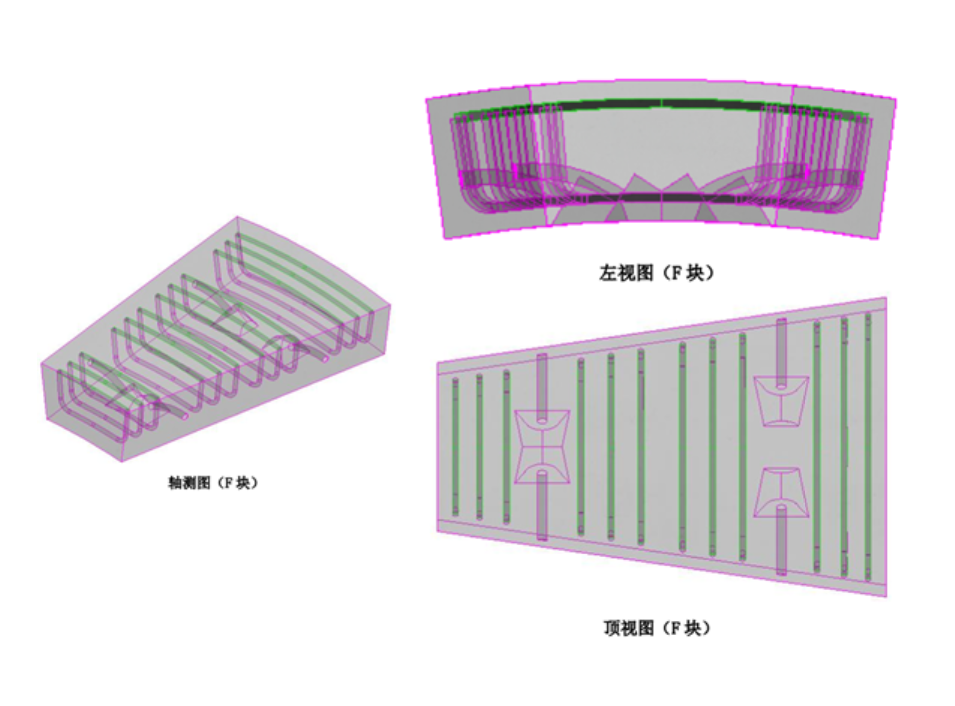

图3 管片钢筋三维放样图

作者：姚广亮   日期：2022-02-12

——————————————————————————————————

类别：工程技术类      专业：水工      分院：水务与市政工程分院
