91卫图可清晰反映现场地形、地貌、地面高程等信息，经多项目对比发现精度与测量图相差较小，可作为报告插图、现场查勘用图、汇报材料、线路总布置图等重要参考底图。因此在项目设计的各个阶段，91卫图与CAD存在经常相互转换使用的情况，方法和经验如下：

        （1）  91卫图导入CAD

             1）  将91卫图导入CAD图中，首先要从91卫图软件中下载地图，选择地图模式：GoogleEarth-影像、天地图影像或者OpenStreetMap。

             2）  拉框选择，框选自己需要的地图范围，多边形选择也一样；双击后弹出的界面，勾选叠加道路地名信息，勾选下载级别，级别越大，图越清晰；点击“导出设置”，选择你需要的坐标系，均用“高斯投影”，点击确定，下载开始；在下载列表中可见进度，下载后会自动导出，也可再次导出其他坐标系。

             3）  将下载的地图文件夹整体复制；在CAD中“工具”→“加载应用程序”→“加载”→选择“影像导入CAD插件”→已加载成功；输入命令“insg”，选择需要插入的下载地图即可导入CAD。

        （2）  CAD导入91卫图

            1）  删除不需要的信息，将需要的线条进行图层归并,将CAD另存为DXF格式。

            2）  加载矢量，选择“打开DXF文件”,选择对应坐标系,加载后的成果，一个图层一个文件夹，可删除不必要的线段；若加载后发现位置不对，使用平移。

        91卫图中谷歌图虽然有种种优势，但是并没有权威部门时刻更新，因此必然与实际出现不符情况，应利用谷歌图结合测量图使用。

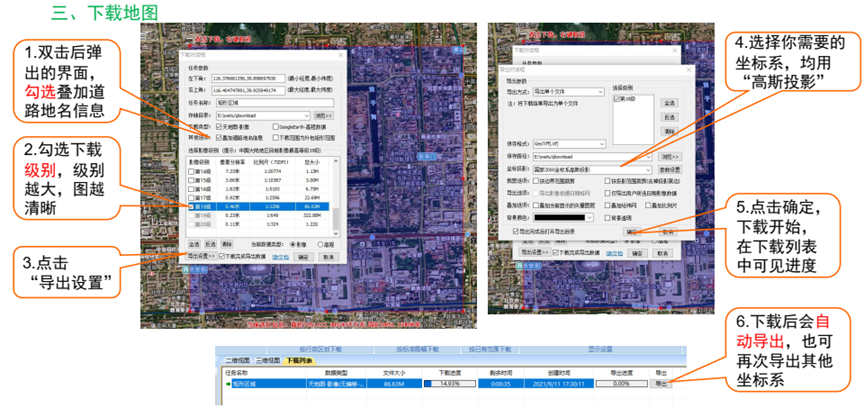

图1  地图下载示意图1

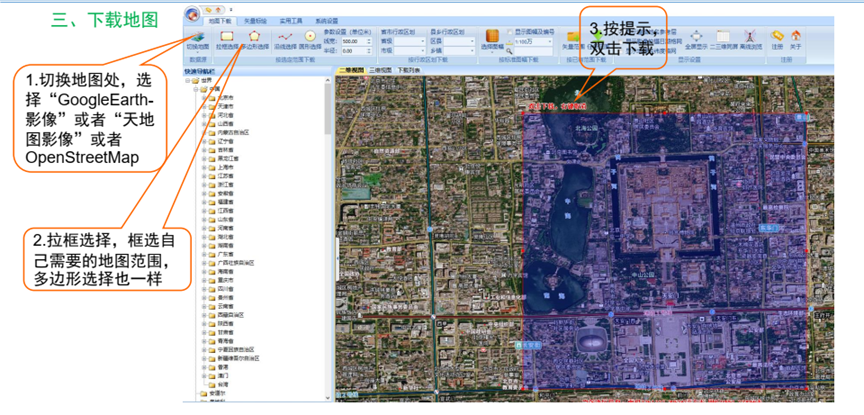

图2  地图下载示意图2

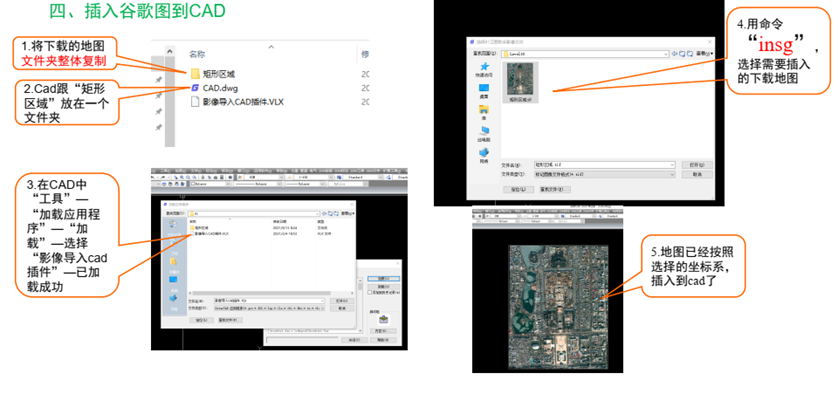

图3  谷歌图插入CAD示意图

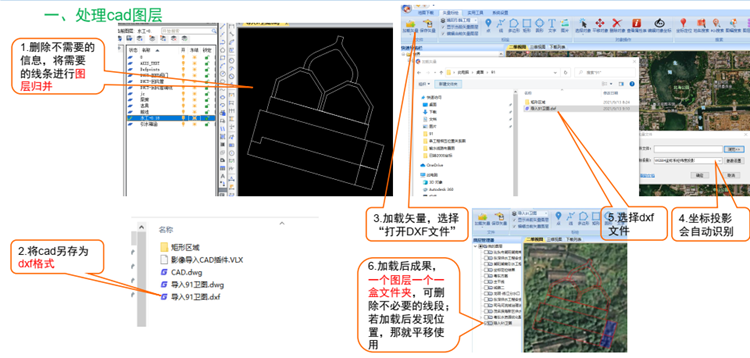

图4  CAD导入91卫图示意图
