PKPM结构设计软件在复杂工况计算和快速出图等方面积累了良好的应用基础，可以显著提高结构设计的效率和质量。本文以钢筋砼多层结构为例，就计算分析要点进行总结和介绍。

        在完成整楼组装后，进入SATWE分析，此阶段需关注以下两点：（1）参数定义（图1）；需对照规范并按结构概念逐项复核。层数和高度较小时，地震、风载对结果影响较小。（2）荷载校核；荷载准确与否至关重要，计算前有必要针对荷载逐层复核。

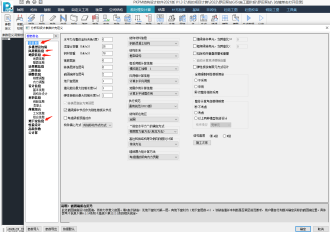

图1参数定义

         结果界面，需查验以下两点：（1）楼层指标即结构合理性（图2）；按抗规做平立面合理性检查，如层间位移角、周期比、剪重比。（2）构件承载能力分析；检查竖向构件轴压比、梁配筋。若轴压比超限，梁超筋、剪压比、剪扭比超限，需返回建模优化结构布置或增大构件尺寸。

图2 楼层指标

        计算书输出一般包括：（1）总体信息—即楼层指标；（2）超筋超限信息输出；（3）必要附图如构件尺寸、荷载信息及配筋计算的输出。

        施工图模块可结合规范构造要求按裂缝进行选筋，若建模精细程度高，输出图件在CAD中略作处理，即可出图（图3）。

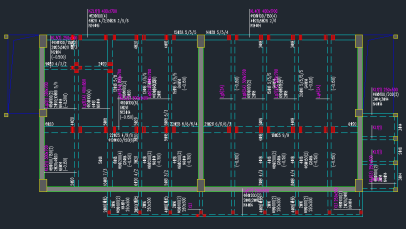

        图3梁平法出图

        总结：（1）软件请更新至最新版本；（2）应先根据概念和经验布置合理的结构体系，再进行构软件计算；（3）荷载输入准确是前提，必要时可放大；（4）需深刻理解各个参数设置背后原理，才能做好结构计算和设计。
