珠江三角洲水资源配置工程盾构隧洞设置钢内衬，钢内衬与盾构隧洞之间填充C30自密实砼。钢内衬外壁与盾构隧洞之间距离不足300mm，且钢内衬外壁设有高120mm的加劲环。钢内衬入盾构隧洞长度12m，洞内钢内衬连接要求单面焊双面成型。受限于钢内衬外的狭窄空间，钢内衬洞内焊接环缝区域无法进行外防腐的补刷，如图1所示。因此，考虑采用牺牲阳极阴极保护系统，作为钢内衬洞内焊接环缝区域的外防腐加强保护措施。

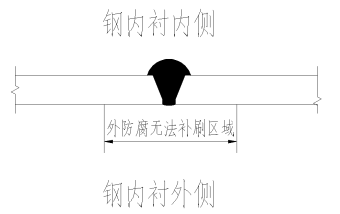

图1   钢内衬洞内焊接环缝大样图

        牺牲阳极阴极保护系统采用包覆型复合阳极，如图2所示。包覆型复合阳极由锌合金外包高导电性混凝土。复合阳极均布在钢内衬洞内焊接环缝外壁的两侧，每条洞内焊接环缝布置24只复合阳极，沿焊缝外壁两侧各布置12只，焊缝一侧布置角度为30°，如图3所示。

        其特点和优势为：入盾构隧洞前将包覆性复合阳极钢芯直接与钢内衬焊接即可，施工便捷，避免洞内施工等工序交叉，缩短施工工期；阳极与钢内衬的焊接牢固，减小了后期自密实砼浇筑对阴极保护系统的影响；包覆性复合阳极的高导电性混凝土外壳可抑制腐蚀产物在阳极表面形成膜，避免影响阳极电流的输出。

图2   包覆型复合阳极大样

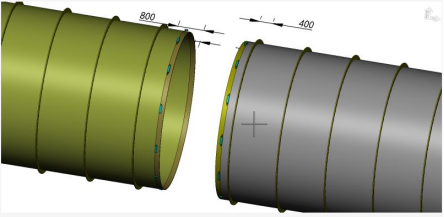

图3   包覆型复合阳极布置图

作者：刘婵玉   日期：2022-8-20

--------------------------------------------------

类别：工程技术类      专业：水工

 分院：水务院
