模型在线展示：https://pass.itdos.net/v1/freecad/freecad

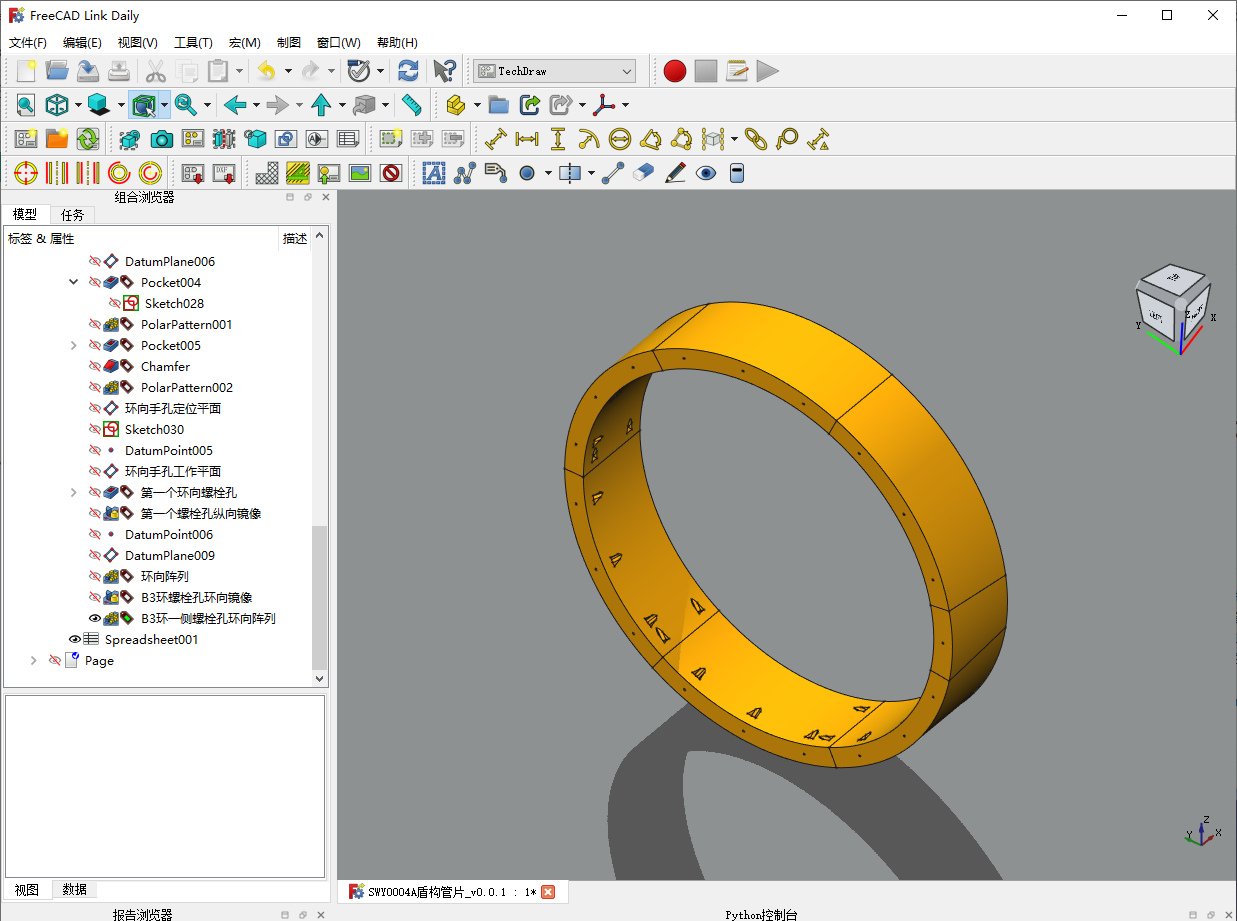

FreeCAD是基于特征的全参数化三维建模软件，其方法同SolidWorks、CATIA、Blender等一致，用二维草图尺寸和定位约束+参数化 建成参数化三维模型，并且将输入参数的表格纳入了软件内。这种方式不需要代码就能生产出参数化模型。

1.首先是草图创建表格（下文表格指freecad中的表格），在草图中创建平面几何元素，添加定位约束和尺寸约束，尺寸约束里选择表格中的数值位置。

2.对几何进行拉伸等三维操作，并进行尺寸约束，并赋予尺寸为表格中数值。

以上即完成零件参数化建模。

3.进入A2plus、或A4装配工作台

导入前面创建的零件，对多个零件进行装配约束。

4.回到参数化零件里，在表格里对参数进行修改，保存模型

到装配图中，进行刷新即可

5.做好工程图（二维平面出图），尺寸自动联动

6.渲染（内置povray等，也可借助开源的blender）和动画

7.导入三维配筋软件进行配筋

它的接口是python的，也支持有限元直接分析，它是免费开源的，经过这么多年的迭代（目前0.21版），软件基本稳定可靠，一些坑也有很多应办法，可以说应付一般的参数化三维是可靠的。

当然，对于场地和开挖、GIS、实景等，暂时还没有研究。

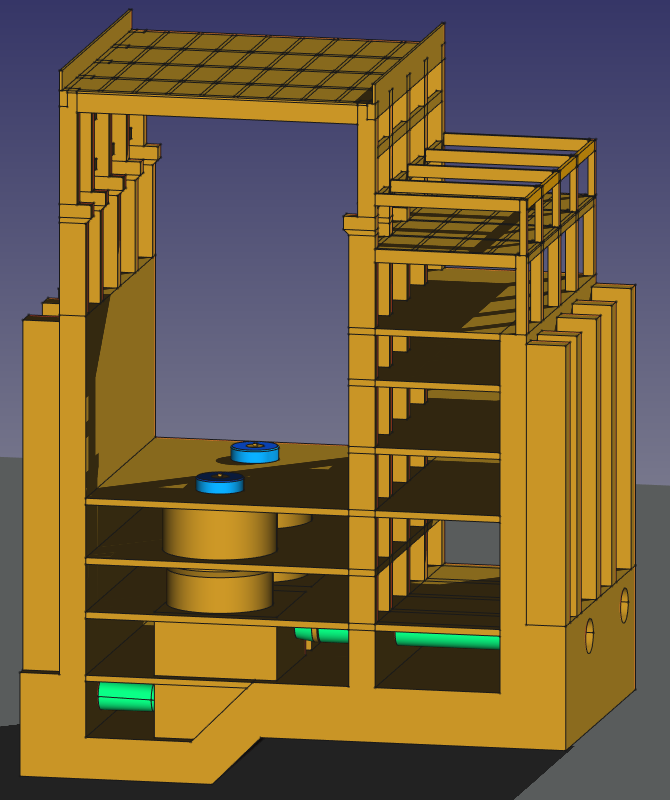

所以基于水务院的特点，不追求高大尚的时髦的全生命周期，首先是解决参数化三维建筑物模型，枢纽布置仍然采用二维，钢筋图可结合采用参数化标准图集，利用cad表格链接功能或开发的工具对cad中的参数进行更新：

该工具是将图纸中参数化表达式转成数值（采用cad表格链接方式更加丝滑~推荐使用），直接批量出图，达到多措并举，优势互补的效果，即有参数化建筑物模型，又能满足现场急迫的施工图需求，完美结合。
