9.7 型钢模型怎么用？

将型钢模型应用到其他模型中，场景例如：工字钢做钻爆隧洞钢拱架支护，需要用到工字钢截面，沿隧洞开挖线做放样。沟盖板周边的角钢包角，也是需要角钢断面沿边线放样。
总之，如何把画好的型钢断面加上各组型钢参数，应用到任何模型中，想了很多办法，都不优雅。
link链接？尝试了，不行。
装配方式也不大行，把型钢拉伸后的模型装配过来，再另外建立一个part和body，激活body，然后用partdesign的subshapebinder引入装配体型钢的截面，这个截面可以参考为草图，但是这个截面草图无法附着于其他基准面进行旋转和移动，除非装配进来的型钢模型，其截面正好是你想要的位置，例如9.8节。

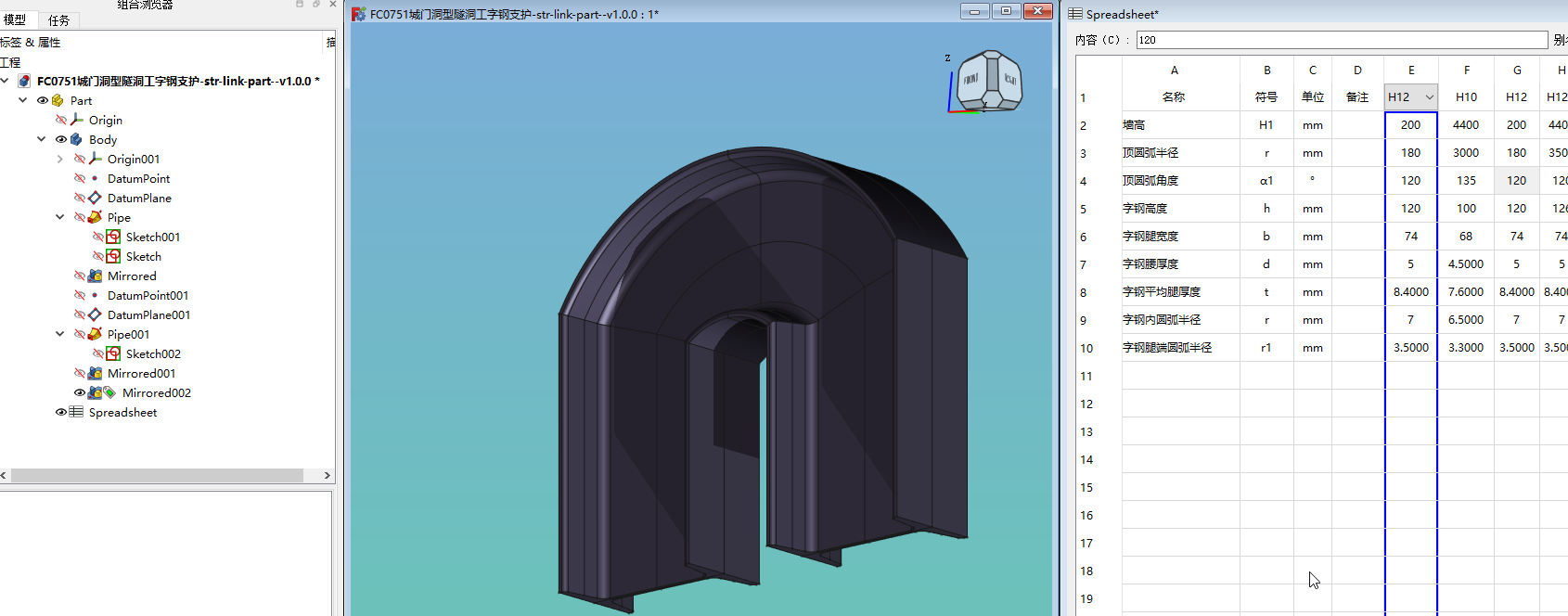

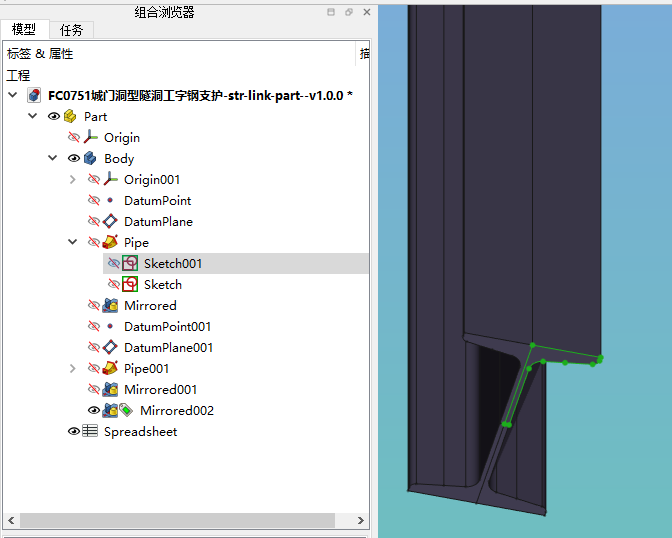

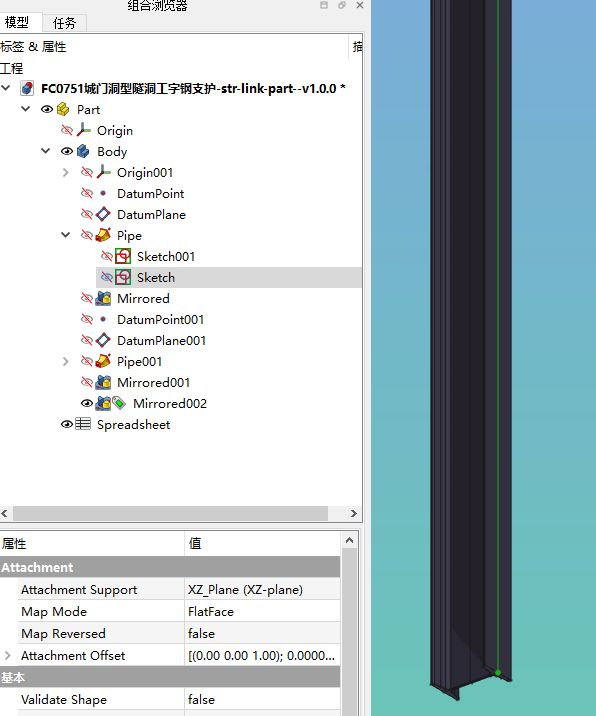

最后，只能把型钢模型里的草图和表格，直接拷贝到一个新的文件里，这个文件里有线，这个线要有参数，这个参数放到刚才拷贝过来的型钢表格里一起来切换。否则没有办法只使用型钢断面来适应任意的线走向。
我希望比较完美的情景是：一个表格里是放样线的参数，一个是型钢的断面的参数。也就是一个fc文件里，要有2个表格才行。而我目前规定一个fc中只能有一个表格（为了方便web端解析），这就尴尬了。
