14.7 案例提醒时间轴

qin：请大家关注校审质量:1.工程量的校核，如果做不到逐项，至少用手算一下大的量级(断面法粗略匡算)，不能出现大的差异。例如番禺应急工程出现内衬砼算多了一倍……投资至少要看量大，钱多的项目单价。2.对外审核(如新源公司合同)要按上述核工程量和投资。3.第五章附表叫工程量汇总表，不知道从何时起，变成了大家都直接附工程量细表了。以上是最低要求。

qin：请主任通知室内人员，要配备耳麦方便召开视频会议，电脑要用局域网有线网络，不要用无线网络，效果一般更有保证，不要用电脑接入画面，然后用手机来作为话筒，质量非常差。耳麦在京东那种学生网课耳麦——漫步者那款90元左右的就很好了。
谢谢。

qin:各位主任，前段时间我将某几张高工的图作为典型请大家分享，目的是杜绝一些低级错误和图面逻辑错误。一张高工画的或校核的图到审查再出现超过6个低级错误，那是非常不应该的。
本次新的要大家落实的，就是报告编排，要强制执行。编号要按《企业标准》里的要求，涉及小节编号——插图编号——表格编号。本次番禺应急第五章就很差。对照劳安章节属典范。
word排版：题和段落，带编号 段落缩进，行间距这些基本的要必须做到。
要做到小报告免排版，在送出版的文件名称中注明免排版字样。例如小章节，变更报告之类。只有送水利厅、水利部的报告，才由出版科排版。节约成本，也是为了应急，有时候来不及排版业主就要，所以要求大家做的过程中就要排好版。最后一个原因是出版科水平太差，会破坏文档结构导航目录。
生成pdf要鼠标右键点击word文件来转换，会携带导航目录。不要在word里打印成pdf，这个不带导航书签。不方便专家、业主的阅读。
请各位落实到人。谢谢。

qin:从珠三角17000张施工图来看，每个人如何一开始就命名好CAD与Pdf图纸，word报告，业主要按合同索要这些(各阶段都要可编辑版)，需各室每个人养成习惯，否则后面没法花时间去整理。CAD中可多张图，为缩短名称，命名可用图号中间号到后3位号、区间号，加简单名称可知晓、区分大概内容即可。图纸目录Excel表格则图号图名准确，后续用工具，根据目录批量去处理CAD。
实际上无论在pw上还是本机目录里，无非也是如此。

qin:目前有些风向，例如注意防范形式主义。各主任告知全体员工，内部交流尽量取消ppt,原文件是什么就展示什么，不要再专门搬到ppt上。能不用ppt的就不用，说者讲清楚，听者用心记用笔记，发挥想象力。
对外也要多吹吹风，给业主洗洗脑，去ppt化。
管理上也想方设法简化，满足最低台帐要求即可，一个月或一个季度或一年更新一次即可。
发挥工程师的主观能动性。
从去年到这次两会，反形式主义越来越高调。采购，开票，报销，填表……我们每个人都要用实际行动，用嘴巴，用文字去反对，给政策制定人施压才对。

qin:各位主任新年好！2024年初有这么几个事：
1.上班后需要各个室把工程项目计划在室内过一下，方便每个人了解，结合2023年产值表，当然，还有更多需要室主任总结和发挥的地方，结合这些数据，结合工作量数据
2.尽快制定你们自己的培训计划：水工要选4个研究生学习hammer，争取2个月内完成（我做一个入门讲解和资料分享）；autobank要求水工和施工每个人都会边坡分析（李阳和程严做培训）；其他你们自己考虑一下，基本技能需要强制学会。
3.我们分院立项了2个科研，一个是顶管井参数化标准图集（相对已经很成熟了），一个是FC的参数化模型库服务和MS二次开发调用参数化模型库。后者需要大家广泛参与创建参数化模型，同时也了解科研从立项到开题到大纲到中间管理到财务审核到结题到验收等。
经济基础决定上层建筑，我们分院有了产值保障，解决了生存问题，就需要抽出时间考虑怎样提高了。

qin:
1.要像党员大会批评与自我批评那样说出来才有感觉，泛泛讲，没人往自己身上对照。
2.史海鸥大师说他到山东大学等高校做客座教授，发现科研团队的ppt普遍水平特别高，于是他回到地铁院下定决心改善全院ppt……
3.开会，不管什么会，要争取发言机会，要发表建设性意见。没存在感的专业和人，终究被人忽略。摆正自己位子，坐到相应位置，不要缩。

qin:请各位主任留意：1.昨晚我在群里说的审查会翻车情况，大家在平时会议中对于表现不好的要指出来问题，不要做老好人，一个个都做到高工了，连个ppt都做不好，讲不好，太丢人了。各专业要引以为戒，我找了中洞和公清的PPT，每个人都找找差距。分院管理办法里也提到ppt汇报的禁忌，要再次强调。
2.面对一段陌生文字，很多人读起来结结巴巴，断词断句都严重错误，这反应小学朗读课文就没打好基础，眼睛要往前看几个字，经过大脑处理后再从嘴巴出来。这样的人短时间没什么好办法。砼要说混凝土，不要说tong，10m3/s要说10个流量，不要念单位符号，一个汇报里反复出现“珠江三角洲水资源配置工程”这么长的工程名称，不要反复去说，就说珠三角工程，一页ppt上的总标题，小标题，正文前关键字，不要都一样，一样就算了，还重复一个个念一遍。做ppt要考虑到演讲人的感受，一些话语要斟酌，不要随便写，很难读。

qin:今天****工程专家审查会的经验教训，大家共勉
1.所有人应该考虑会务的组织，该准备哪些东西，该认识的专家，会场布置，材料分发，专家引导，打招呼，陪同吃饭，基本的人与人之间的交流，要有基本的情商，眼睛里要看到需要做的事情，一个个就是提着包，坐在座位上，眼睛看不到事情。
注意说话技巧，不要在会议中间问专家吃不吃饭（专家会根据当时的情况做出不去的决定，但是会议万一拖的很晚呢，万一正好塞车的点呢？），而是在会议结束时直接通知专家到哪里吃饭。即使没有人去，也要提前准备好。
会议结束后要主动单独邀请专家去吃饭，询问回程安排……一个工程，往往同一个专家会反复被请到后面的陆续评审中来。何况还有大师。一个个躲得远远的，是不担当不作为的体现。

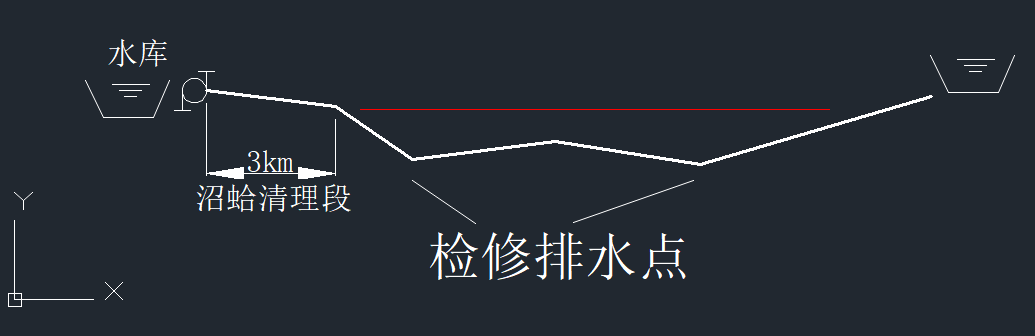

汇报ppt一个个专业，给设总的都是文字，没有配图。所配图也是局部。自己专业所写的ppt也是啰啰嗦嗦没什么内容，不知道要表达什么，更加不知道作为专家，他们关心的是什么，一个纵剖面图没有，一个整体图中指向局部的索引图没有，不知所云……
ppt汇报不能一个一个字读，分院管理里专门说了忌讳的东西。
总体教训是，咱们后续工程多带这些人去，不能为了节约人力，只自己去，要多出去看看人家长委院，黄河院，市政院，人家一个年轻人怎么汇报，咱们一个高工，语句都读不通顺，话都讲不清楚，水平对比差异太大。
下回不允许ppt汇报水平影响分院声誉，影响大院水平。

qin:跟大家探讨一下这5处是否有问题。1.从使用者角度，从荷载规范角度，要用标准值。2.吊钩都是很高，也不方便检修，更无法更换，要用S304圆钢好一些，虽然不锈钢有蠕变性，但是对于咱们承载能力大过标准值太多倍时，是没关系的。3.中心线用点划线。4.规范都是圆弧90°，不要这么生硬。5.圆钩里最好有个钢筋。

qin:请各主任落实，大家多交流。咱们word技术太落后了。第一步要弄几个模版。实现自动编号和主控文档子文档以及图表自动编号，带页码、页眉。

qin:大家留意，word文件排版后，必须保留有文档结构，到4级5级。转换成pdf必须带有书签，方法是点击word文档，鼠标右键，转换成pdf，word书签就过来了。不要在pdf软件里打印成pdf，后者不带书签。如果出版破坏了文档结构目录，则不要支付排版费用。

qin:请大家留意：
1.人名、签字等不要用红色。——word文档，邮件等电子版里都不要出现用红色标示人名。
2.PPT最后不要写“感谢聆听”，有争议，所以我们要避免。
互相提醒。

qin:工程上遇到水流脉动情况下的螺栓，防震螺栓防松螺栓，留意一下。一般有弹簧垫片、双螺母、防震软垫片、互相咬合的双螺母

qin:谢谢杨云的总结，我看了一下，非常齐全，对标国企……大家都要看看，有什么疑问和建议都要提出来，后续就要这样去做。特别是主任，分院领导都要提出自己的见解，并在后续会务中监督各位同事的执行情况。

yang:各位领导、同事，为了有助于开展好评审会等相关工作，这段时间整理了《评审会准备工作清单》，其中的有关事项汇总了部分比较好的参考样本，供大家工作遇到评审会时对照检查需要做的准备工作和相应的参考文本。清单和参考文件汇总了众多领导、同事的宝贵意见和资源，方便大家使用！
具体链接详见http://192.168.100.37/project/26256
后续有补充和完善，请大家更新。

qin:专家查看现场等，每个人要抢着去主动干所有事情，不要一个个缩在后面，畏畏缩缩的，图纸不带，报告不拿，电脑里什么都没有，网络连不上。吃饭不知道坐哪里，开会不知道坐哪里，使劲往后躲，这些恶劣的行为一定要改过来。

qin:分院还有多少人不知道三标一体化里的水安全的，请自行补课。院三标一体化文件，放手边随手可查。

qin:昨天晚上董事长开会，严总，曾总和几个分院领导一起，谈*泵站砖墙后期打孔200多个的事件，希望大家引起重视。1.施工单位砌墙和安装开孔是2个队伍，或者施工单位认为砌完墙再开孔更方便施工。现场碰撞。2.建筑专业墙的图纸上虽有说明见机电通风图，其实不现实，土建队伍无机电图。3.设计上要将一面墙上所有孔放到一张图里检查碰撞。特别是风管最恐怖，管子较大。除了开孔，管路的通道、路径更重要，但二维无法直观，需重视。尽量三维。比如风管经过窗户。4.无论哪个专业有修改，应返回综合图，告知所有专业。如果综合图不够详细，应该开一个容纳所有专业内容的工作图，分层管理好。有时候可能并不知道会影响哪些专业，都要告知。比如****厂区会将所有管线放到一张图上将CAD供参建方使用。但无法出图，因为打印出来分辨不清。

qin:跟大家重温一下钢筋砼知识点：我们所说的C50是150mm立方体的抗压试验强度大于50MPa，而立方体并不符合实际受力场景，所以长方体才更接近受力场景，但立方体容易做试验，所以需要将立方体试验得到的抗压强度进行折减到长方体强度，大概0.67。这个长方体（棱柱体）的抗压强度，再通过保证率计算得到标准值，标准值再除以材料分项系数得到我们使用的设计值，也就是C50的抗压强度设计值23.1MPa。砂浆的试验好像有点区别（谁补充一下）。上面讲的是纯材料，还没到结构计算。而我们做结构设计，又会有荷载系数和组合系数以及安全系数。目的是大家意识到，以后对待材料，从实验室的直接结果到我们设计使用还很大距离。从C50砼来看，一半还不到。

qin:请教大家一个问题，DT楼梯，上下平台均为板，楼梯本身的纵筋已经覆盖了PTB1，为何还要单独给PTB1按板的配筋再给呢？
3个名字：平板，层间平台，平台板
总结一下，楼梯2端支撑（梁或墙）之间的平板叫 平板，支撑之外的叫 平台板，合在一起叫 层间平台
所以，支撑之间的，全部可以用楼梯的平法来一次表达完成，支撑之外的 平台板，需要 按板的平法表达。
还是不对，要么图集也有bug，图集出现了2个名字，层间平台 和 平台板
除非这么理解，平台板是专门指支撑梁之外的板，而层间平台指包含了支撑梁的平台宽度
那个层间平台就是楼板
平板是包含在梯板中配筋了，平台板要单独平法配筋
PTB是特指板。这就通了。
总结一下，楼梯2端支撑（梁或墙）之间的平板叫 平板，在楼梯平法配筋中一次性表达涵盖了。支撑之外的板叫 平台板，需要用板的平法配筋。支撑梁+平台板叫层间平台
楼梯就是梯梁之间的部分
所以我们的SZ03井TL和水下墙之间漏了PTB平法表述，谢谢-

qin:各位同事，关于钢筋图中钢筋表中钢筋长度标注，大家留意一下：根据《TCECS 800-2021混凝土结构钢筋详图设计标准》1.因为咱们基本都是紧贴砼保护层来配筋，所以通用做法是标注钢筋 外皮尺寸，如封闭箍筋、带弯钩箍筋是直接剪掉保护层厚度即可，往里的受力钢筋，大部分情况按中心线算或外皮算基本无区别，直线的就是剪掉端头的保护层而已，带折的，可能需要考虑保护层+箍筋直径的影响（影响很小的也可以不考虑）。总体而言，做到心中有数，箍筋的尺寸标在外侧，则是外皮尺寸，标里面，就是内皮尺寸，所以不要弄错。直线受力筋没所谓，带弯折的，建议也是按外皮算，并且尺寸标在外侧。然而，如果是中心线长度，反而不好标注，要特别说明。2.咱们设计的钢筋表尺寸是加工成型后的尺寸，那上面的规范所提是为下料考虑的，需要根据钢筋弯折延长特性，反算下料前的钢筋长度，不在我们考虑范围内，仅供参考。3.管片等模具非常精确的配筋图，就要十分小心标注钢筋尺寸了，否则造成误差就比较大，比如钢筋交叉要考虑增减这些直径尺寸。之前咱们强制要求默认中心线法标注钢筋尺寸，有点违背实际便捷性和违背默认普遍情况。随着设计要求的提高，大家多留个心眼。另外有16G101等三维配筋平法识图，有兴趣可以看看。

qin:技巧：word转pdf带上导航（目录），pdf叫书签。普通的word打印成pdf不带。点击word文件，鼠标右键用祈福转成pdf就带上了。

qin:几个有意思的钢管的事。
1.GB50766中说钢管重量结算，对于B类偏差钢板，要加上附加厚度0.6mm左右哦，还加焊缝重量……不知道执行力度如何。设计理解，B类偏差明明有负偏差，以现代的热轧钢板工艺，应该可以都控制在负偏差高一点点，不存在正偏差增加成本问题。焊缝已经考虑了焊接费用了，更不应该考虑焊缝重量了。
2.防腐层厚度实际施工中，特别是粉末，对于钢板喷砂抛丸后粗糙度凹坑深达100μm，用量明显增加；再加上为了保证厚度，都会加厚，又由于受工艺精度限制，往往加厚不小。而关于厚度的验收规定，是允许一定百分比(5%？15%？)的测点小于设计厚度，所以这个是科学的。设计理解，设计所提工程量中的防腐层厚度，应该要说明锚纹深度因素，造价定额里应该要根据锚纹深度、厚度偏差、损耗率来综合考虑每平米的图层造价才科学。
3.所以我们算岔管，不会扣除主管上开孔重量，也不会扣除支管削掉的部分；钢管、岔管安装用钢支架，也尽可能算上，是有点合理。
4.钢管焊缝检测费，尽可能单列——表面、渗透、超声波、射线、TOFD。案例:钢管加劲环角焊缝，因为做不了射线检测，所以取消，那么业主认为施工方投标价里包括了加劲环角焊缝费用，所以要扣掉该部分费用，而施工方认为设计要求的检测标准高于规范，应补偿费用……

法兰标准：
特别注意：GB/T 9124.1 PN系列和GB/T 9124.2 Class系列说明中提到
代替
GB/T 9112-2010《钢制管法兰 类型与参数》
GB/T 9113-2010《整体钢制管法兰》
GB/T 9114-2010《带颈螺纹钢制管法兰》
GB/T 9115-2010《对焊钢制管法兰》
GB/T 9116-2010《带颈平焊钢制管法兰》
GB/T 9117-2010《带颈承插焊钢制管法兰》
GB/T 9118-2010《对焊环带颈松套钢制管法兰》
GB/T 9119-2010《板式平焊钢制管法兰》——对应9124.1中P62板式平焊钢制管法兰
GB/T 9120-2010《对焊环板式松套钢制管法兰》
GB/T 9121-2010《平焊环板式松套钢制管法兰》
GB/T9122-2010《翻边环板式松套钢制管法兰》
GB/T 9123-2010《钢制管法兰盖》
GB/T 9124-2010《钢制管法兰技术条件》的PN系列法兰

关于PN压力单位：
PN是公称压力，Nominal Pressure 。
过去PN后面的单位是kg/cm2，PN25即25kg/cm2，新标准规定PN的单位为MPa。各标准对PN的规定不一，具体如下：
HG系列法兰的标记中明确规定“法兰公称压力PN，MPa”，
GB/T 9124-2000《钢制管法兰 技术条件》中又明确的规定：“PN的值按bar的数值标记”
奇怪的是，GB/T 9124到2010年版就没这句话了，到2020年版分为了GB/T 9124.1 PN系列和GB/T 9124.2 Class系列，提到PN见GB/T 1048-2019《公称压力的选用》，同样也没说PN的单位
JB/T 74-94《管路法兰 技术条件》则说得莫名其妙，“PN值与标记示例一致（按10倍的公称压力值标记）”，该标准中通篇未找到“标记示例”，而所有的公称压力都是“PN*MPa(bar)”。
以上的混乱正是引起社会上使用“PN”标记公称压力混乱的根源，建议使用带单位的方法标记公称压力，如“PN**MPa”、“PN**bar”。在选取PN具体含义时，应根据其他信息判断，如阀门、管道试验压力等。

螺栓：
GB/T 5783-2016《六角头螺栓 全螺纹》本标准适用于螺纹规格为M1.6 ~ M64、全螺纹、性能等级为5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级、产品等级为A级和B级的六角头螺栓。A级用于d=1.6 mm ~ 24mm和l < 10d或l ≤ 150mm(按较小值);B级用于d > 24mm或l>10d或l > 150mm(按较小值)的螺栓。
注:这种产品除制成全螺纹,并且作为优选长度规格的公称长度最大为200mm外,其余与GB/T5782相同。
GB/T 5782-2016《六角头螺栓》本标准适用于螺纹规格为M1.6 ~ M64、性能等级为5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2XU3 和 AL4级、产品等级为A级和B级的六角头螺栓。A级用于d=1.6mm ~ 24mm和或Z < 150mm(按较小值);B级用于d > 24mm或Z > 10d或Z > 150mm(按较小值)的螺栓。

环氧粉末、消耗量、锚纹深度造成的损耗率
内壁尽量不允许用回收粉。在正常情况下，会有个同步回收粉装置，在 喷嘴向外喷粉过程中，可能将钢管因为抛丸产生的钢粉屑未清理干净，此时和回收粉一起被回收，再次使用会造成粉末中含钢屑，导致漏点多。
在绝缘粉末行业，会专门进行滚轮磁铁吸附钢屑，保证粉末中磁性物质含量最低。
钢体锚纹深度会增加粉末用量，这部分反而没有计量。锚纹深度达75 ~ 100 μm，这部分消耗挺大，可能相当于50μm的图层厚度了吧。粉末如果不允许回收，也要加上10%

qin:今天评审会专家提到规范过期，前几天珠三角工程被水利厅巡查也发现使用标准过期问题。大家出版报告，自己专业的使用规范，要和数据库核对一下，拿不准的不要写。
有新闻显示，某专家因为评标中未发现过期/作废标准，而受到处罚。
表格中所使用数据库为17556个，来自川流科技那个平台，自己使用时候，将规范贴进去，自己写一下提取公式……

qin:今天东江取水口上移项目审查会侯工在汇报前展示沿线高清正摄影+导入三维模型+沿视点漫游，效果很好，以后大、中型项目“正式场合”汇报要以此为 《标配》。请各位主任、项目负责人和专业负责人注意。项目也要专门购买清晰的卫片。提高设计院形象。谢谢。

qin:★某工程因为溶洞未探明和钻孔深度未到可能导致设计院降级或几年内禁止投标……
结合珠三角等的经验，施工图阶段给每个标段提供施工图阶段地质报告和附图，招标里专门列一笔地质(补勘)超前钻费用。这两个措施挺重要，珠三角徐董也提示，能用措施解决一些风险，转嫁风险，代价相对是最小的。
请设总和设代主任要求地质提供。
请施工和预算记得招标中写下要求。
每个项目遵照执行。

qin:图纸校审上必须留意的，个别人没有这种肌肉记忆和概念的1.1 建筑施工图审查要点
1.地基承载力特征值和地基允许承载力的关系。fak必须要在图纸上标上，类似的，灌注桩必须标单桩承载力特征值，竖向和水平的（如果有）；复合地基的也必须标上地基承载力特征值。
地基承载力标准值、特征值、允许值的辨析-张孝松这个要学习掌握
2.楼板和屋面，吊钩和吊车梁等，必须标上荷载标准值，个别人对设计值和标准值也没什么概念。
3.渗流和稳定计算不同工况，对应不同的岩土参数试验方法，渗透系数的多向异性，大值平均和小值平均。
4.水闸泵站水电站，堤防和土石坝，这些规范里有相关联的超高计算，稳定计算，有联系又有区别，必须对照阅读。
5.抗震设防分类标准用GB水工建筑物的；
Q355是低合金钢，Q235是碳素钢；
钢管外包砼也好，盾构内衬钢管也好，钢管是要承受外水压的。
6.施工期的边坡稳定，堤防加固在施工期更容易失稳，必须吸取教训，可先沿岸边抛石压脚，再做堤身的搅拌桩加固，如果用高压旋喷等加固方式，会因为压力过大，导致堤防劈裂失稳。
